تھرمل امیجنگ کیمروں کی وضاحت

تھرمل امیجنگ کیمرے وہ آلات ہیں جو کسی خاص چیز یا منظر کا تجزیہ کرنے کے لیے تھرمل توانائی (حرارت) کو مرئی روشنی میں تبدیل کرتے ہیں۔ تیار کردہ تصویر کو تھرموگرام کے نام سے جانا جاتا ہے اور اس کا تجزیہ تھرموگرافی نامی عمل کے ذریعے کیا جاتا ہے۔ تھرمل امیجنگ کیمرے جدید ترین آلات ہیں جو کیپچر کی گئی تصویر پر کارروائی کرتے ہیں اور اسے اسکرین پر ڈسپلے کرتے ہیں۔ ان تصاویر کو فوری تشخیص کے لیے استعمال کیا جا سکتا ہے یا مزید تشخیص، درستگی اور رپورٹ آؤٹ پٹ کے لیے خصوصی سافٹ ویئر کے ذریعے کارروائی کی جا سکتی ہے۔ تھرمل امیجنگ کیمرے درجہ حرارت کو اگلے درجے تک لے جاتے ہیں۔ درجہ حرارت کے لئے نمبر حاصل کرنے کے بجائے آپ کو ایک تصویر ملتی ہے جو سطح کے درجہ حرارت کے فرق کو ظاہر کرتی ہے۔

تھرمل امیجنگ کیمرے کیا دیکھتے ہیں؟
مرئی روشنی وہ ہے جو ہم اپنے ارد گرد ہر روز دیکھتے ہیں۔ یہ برقی مقناطیسی سپیکٹرم کا واحد حصہ ہے جسے ہم دیکھ سکتے ہیں۔ نظر آنے والی روشنی برقی مقناطیسی سپیکٹرم میں صرف ایک چھوٹا سا رقبہ لیتی ہے اور انفراریڈ تابکاری (IR) ایک بڑے فیصد کی نمائندگی کرتی ہے۔ اگر ہم یہ دیکھنا چاہتے ہیں کہ سپیکٹرم کے دوسرے حصوں میں کیا ہو رہا ہے تو ہمیں خصوصی آلات کی ضرورت ہے۔
تمام اشیاء مختلف سطحوں پر توانائی کو جذب کرتی ہیں، منعکس کرتی ہیں اور کبھی کبھی منتقل کرتی ہیں۔ مختلف مواد مختلف نرخوں پر گرمی یا سرد توانائی فراہم کرے گا۔ یہ وہ توانائی ہے جسے انفراریڈ آلات کے ذریعے دریافت کیا جا سکتا ہے اور تصویر کے طور پر دکھایا جا سکتا ہے۔

تھرمل امیجنگ کیمرہ ایپلی کیشنز اور استعمال
اصل میں کوریائی جنگ کے دوران فوجی استعمال کے لیے تیار کیا گیا تھا، تھرمل امیجنگ کیمرے دوسرے شعبوں میں منتقل ہو چکے ہیں اور بہت سے استعمالات پائے ہیں۔ فائر فائٹرز انہیں دھوئیں کو دیکھنے، لوگوں کو تلاش کرنے اور آگ کے ہاٹ سپاٹ کو مقامی بنانے کے لیے استعمال کرتے ہیں۔ قانون نافذ کرنے والے ادارے نگرانی کی سرگرمیوں کو منظم کرنے، مشتبہ افراد کو تلاش کرنے اور پکڑنے، جرائم کے مناظر کی چھان بین اور تلاش اور بچاؤ کی کارروائیوں کے لیے ٹیکنالوجی کا استعمال کرتے ہیں۔ پاور لائن مینٹیننس ٹیکنیشن ممکنہ ناکامیوں کو ختم کرنے کے لیے زیادہ گرم ہونے والے جوڑوں اور پرزوں کا پتہ لگاتے ہیں۔ جہاں تھرمل موصلیت ناقص ہو جاتی ہے، عمارت کی تعمیراتی تکنیکی ماہرین کولنگ یا حرارتی نظام کی افادیت کو بہتر بنانے کے لیے گرمی کے رساو کو دیکھ سکتے ہیں۔ جسمانی سرگرمیوں، جیسے کہ بخار، انسانوں اور دوسرے گرم خون والے جانوروں میں بھی تھرموگرافک امیجنگ کے ذریعے نگرانی کی جا سکتی ہے۔ وہ گھریلو انسپکٹرز کے ذریعہ استعمال ہونے والے عام ٹولز بھی ہیں۔

تھرمل امیجنگ کیمرے کی خصوصیات
تھرمل امیجنگ کیمروں کو کم از کم خصوصیات کے ساتھ خریدا جا سکتا ہے جو ڈسپلے پر صرف فکسڈ سینٹر کراس ہیئرز کا درجہ حرارت پڑھتے ہیں یا متعدد خصوصیات کے ساتھ جو صارف کو متعدد حرکت پذیر کراس ہیئرز کو منتخب کرنے اور ڈسپلے پر اعلی، کم اور اوسط درجہ حرارت دکھانے کے لیے ان کے درمیان موازنہ کرنے کی اجازت دیتے ہیں۔ تھرمل امیجنگ کیمروں میں صارف کے منتخب کردہ متعدد رنگ پیلیٹ ہوتے ہیں، جیسے سیاہ/سفید، آئرن یا اندردخش۔ آئرن پیلیٹ سب سے زیادہ گھریلو معائنہ کاروں کے ذریعہ استعمال کیا جاتا ہے۔ سیاہ/سفید پیلیٹ تصویر پر تفصیلات کی شناخت میں مدد کرتا ہے، اور اندردخش پیلیٹ درجہ حرارت میں فرق کو ظاہر کرنے کے لیے بہترین تھرمل حساسیت رکھتا ہے۔ ذیل میں کچھ رنگ پیلیٹ کی نمونہ تصاویر دیکھیں۔

تھرمل امیجنگ کیمرے میں کیا دیکھنا ہے۔
بہت سے اجزاء ہیں جو تھرمل امیجنگ کیمرے کے معیار اور قیمت دونوں میں حصہ ڈالتے ہیں۔ دو سب سے اہم عوامل ڈیٹیکٹر ریزولوشن اور تھرمل حساسیت ہیں۔
ڈیٹیکٹر ریزولوشن پکسلز کی تعداد کو بیان کرتا ہے۔ سب سے عام ریزولوشنز 160 x 120، 320 x 240 اور 640 x 480 پکسلز ہیں۔ ایک 320 x 240 ڈٹیکٹر 76,800 پکسلز پر مشتمل ایک تصویر تیار کرتا ہے۔ چونکہ ہر پکسل کے ساتھ ایک درجہ حرارت وابستہ ہوتا ہے جو کہ 76,800 درجہ حرارت ڈیٹا پوائنٹس ہوتا ہے۔ اعلی قراردادیں بھی واضح طور پر واضح تصاویر تیار کرتی ہیں۔
تھرمل حساسیت درجہ حرارت کا سب سے چھوٹا فرق ہے جس کا کیمرہ پتہ لگا سکتا ہے۔ 0.05° کی حساسیت کا مطلب ہے کہ کیمرہ درجہ حرارت کے فرق کے صرف پانچ سوویں حصے کے ساتھ دو سطحوں کے درمیان فرق کر سکتا ہے۔
غور کرنے کا ایک اور اہم عنصر تھرمل امیجنگ کیمرے کے درجہ حرارت کی حد ہے۔ رینج بتاتی ہے کہ کم سے کم اور زیادہ سے زیادہ درجہ حرارت کیا ہے جس کی پیمائش کیمرہ کر سکتا ہے (-4°F سے 2200°F عام ہے)۔
تجزیہ کرنے کے لیے بہترین تھرمل امیج حاصل کرنے کے لیے، زیادہ تر کیمروں میں چار ایڈجسٹمنٹ کیے جا سکتے ہیں: فوکس، ایمیسیویٹی سیٹنگ تبدیلیاں، ریفلیکٹیو ٹمپریچر سیٹنگ تبدیلیاں اور تھرمل ٹیوننگ۔ تھرمل امیجنگ کیمرہ کا انتخاب کرتے وقت ان میں سے ہر ایک ایڈجسٹمنٹ پر غور کیا جانا چاہیے۔
بالکل معیاری کیمرے کی طرح، تصویر کی وضاحت کو بڑھانے کے لیے تھرمل امیجنگ کیمرے کے لینس کو فوکس کرنے کی ضرورت ہے۔ زیادہ تر کیمرے عینک کو گھما کر فوکس کیے جا سکتے ہیں۔ زیادہ نفیس کیمروں میں پش بٹن فوکس ہوتا ہے۔
Emissivity کسی چیز سے خارج ہونے والی تابکاری کی مقدار ہے جو تابکاری کے کامل ایمیٹر کے مقابلے میں ہے جب دونوں ایک ہی درجہ حرارت پر ہوں۔ درجہ حرارت کی پیمائش کرتے وقت یا دو مختلف اشیاء کے درجہ حرارت کا موازنہ کرتے وقت اخراج کو ایڈجسٹ کرنا ضروری ہے۔ تمام کیمرے صارف کو عکاس درجہ حرارت داخل کرنے کی اجازت نہیں دیتے ہیں۔
عکاس درجہ حرارت کی ترتیب صارف کو آس پاس کی اشیاء کے درجہ حرارت کو کسی چیز پر منعکس کرنے کی تلافی کرنے کی اجازت دیتی ہے۔ بالکل اسی طرح جیسے اخراج، درجہ حرارت کی پیمائش کرتے وقت یا دو اشیاء کے درجہ حرارت کا موازنہ کرتے وقت عکاس درجہ حرارت اہم ہوتا ہے۔ تمام کیمرے صارف کو عکاس درجہ حرارت داخل کرنے کی اجازت نہیں دیتے ہیں۔
کیمرے کی تھرمل ٹیوننگ میں اسپین یا درجہ حرارت کی حد کو ایڈجسٹ کرنا شامل ہے جسے کیمرہ دستی دیکھنے کے موڈ میں دیکھتا ہے۔ دستی موڈ صارف کو اسپین کو مطلوبہ حد میں ایڈجسٹ کرنے کی اجازت دیتا ہے، اور کیمرہ ہمیشہ درجہ حرارت کی اس حد کو ظاہر کرے گا۔ دستی موڈ کا استعمال اس وقت سب سے بہتر ہے جب اسے دیکھے جانے والے آبجیکٹ کے درجہ حرارت کے فرق کو سامنے لانے کے لیے استعمال کیا جائے۔

تھرمل امیجنگ کیمرے کی حدود
چونکہ تھرمل توانائی چمکدار سطحوں سے منعکس ہو سکتی ہے، اس لیے تھرمل امیجنگ کیمرے شیشے کے ذریعے نہیں دیکھ سکتے۔ تھرمل امیجنگ کیمروں کو اندر کے بارے میں معلومات اکٹھا کرنے کے لیے استعمال کیا جا سکتا ہے۔
 دیوار کی، لیکن وہ دیواروں سے نہیں دیکھ سکتے۔ یہ جاننا بھی ضروری ہے کہ تھرمل امیجنگ کیمروں کو واحد فیصلہ کن عنصر کے طور پر استعمال نہیں کیا جانا چاہئے کہ کوئی مسئلہ موجود ہے۔ مسئلہ کی تصدیق کے لیے ہمیشہ دوسرے آلات کا استعمال کرنا چاہیے۔

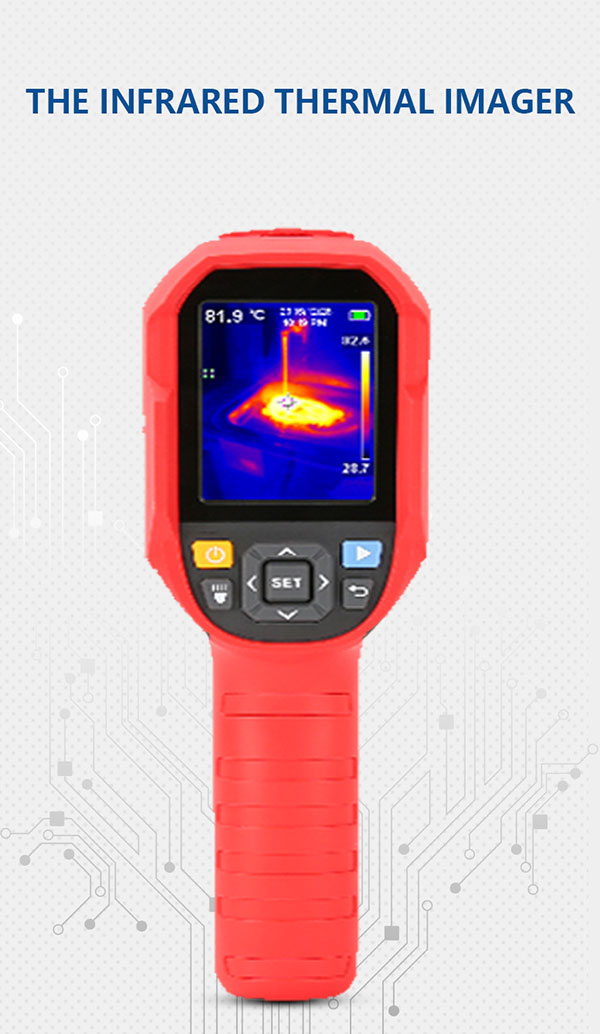

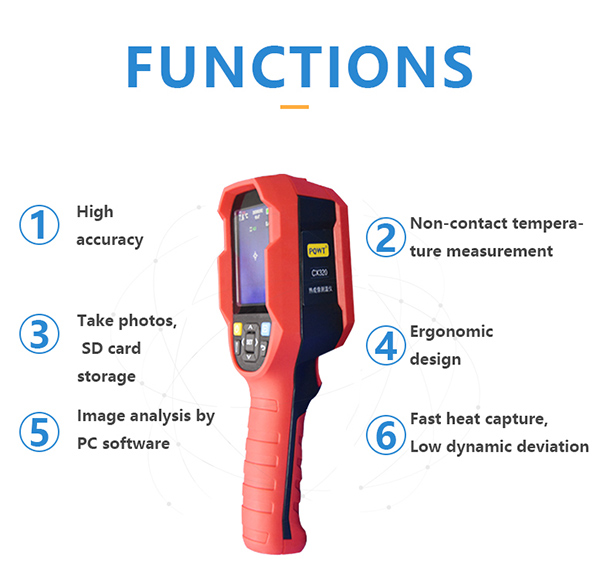

PQWT CX320 تھرمل امیجنگ کیمرہ
